一：冷凍機產品系列
型號：DW-LA系列
類型：風冷式散熱
制冷量范圍：2.5KW～50KW
控溫精度：±1℃
溫度范圍：-5℃～-40℃
水泵壓力：2Kg～8kg（根據需求定制）
可否定制：是
交貨期：10～30工作日
備 注：（低溫冷凍機屬于定制型產品，所列參數和圖片在訂貨前請確認）
二：風冷低溫冷凍機介紹
1.低溫冷凍機是一種是由制冷系統，水路系統，電氣系統三大組成部分，核心為制冷系統，制冷系統是由壓縮機、蒸發器、冷凝器、膨脹閥所組成的制冷設備。風冷箱體式冷水機是因為其冷凝器（散熱器）為翅片式，通過一個或者多個外轉子風機與環境進行散熱的冷水機。
2.風冷式核心優勢：自帶制冷系統，水泵，水箱，控制系統，到達客戶現場客戶可以自行安裝，在水源匱乏和冷卻水源不方便地區使用。
三：應用領域
隨著現代科學技術的發展，產品的多樣化要求，一些工藝和設備常溫水滿足不了要求，如醫藥化工，食品與飲料，特殊電子材料的制作等這些高子端行業經常需要低溫冷凍機達到工藝使用要求。達沃西低溫冷凍機采用國外**品牌壓縮機，先進的工藝結構設計。以此來滿足一些低溫-40度以內的冷凍要求。
四：冷凍機產品特點：
1.溫控控制系統采用微電腦版控制器，界面簡便大方，操作直觀簡便，各類運行指示工況一目了然。寬廣的溫度范圍-5℃～-40℃之間任意調節。
2.核心部件壓縮機采用丹麥DANFOSS 、德國比澤爾 、法國泰康 、美國Copeland等國際知名品牌，是機組運行可靠保證。
3核心制冷配件采用國際品牌部件丹麥Danfoss 、美國Emersonguo及國內**供應商。
4管路連接系統可根據客戶那邊要求來配置、鍍鋅管、 塑膠管、不銹鋼等材質。
5流體設備采用國內知名品牌，如：杭州南方、丹麥格蘭富、德國威樂、杭州新界或者根據工藝需要需用進口品牌水泵或者特殊訂做。
6電器采用 LS Schneider Siemens Omron 等國際知名電器元件無需專用機房施。
7自帶冷卻系統、冷卻水泵、冷凍水泵、水箱，移動方便，開機即可使用。適合水源匱乏地區和移動場合。
8. 現全自動智能化控制 系統水溫，高溫報警，水流，故障信號報警輸出，可定制遠程控制
9.可滿足工業生產中24小時連續性不間斷生產對工藝冷源的需求。
備注：公司提供前期現場上門選型，協助客戶選擇合適的機型，工藝流程規劃。

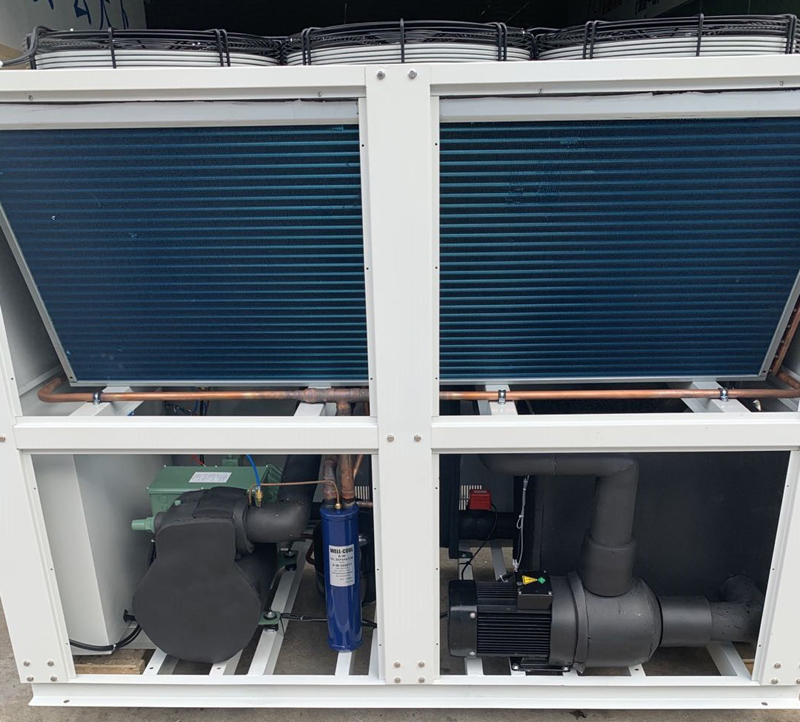

機器內部結構圖：
五：風冷低溫冷凍機技術參數 (-30℃~-40℃技術參數請咨詢銷售代表）
| 型號 | DW-3LA | DW-5LA | DW-6LA | DW-8LA | DW-10LA | DW-12LA | DW-15LA | DW-20LA | DW-30LA | DW-40LA | ||
| 制冷量 | -10 | KW | 3.75 | 6.6 | 7.9 | 9.8 | 13.3 | 15.8 | 21.9 | 26.6 | 43.8 | 53.2 |
| -15 | 3 | 5.3 | 6.3 | 7.66 | 10.8 | 12.6 | 17.05 | 21.6 | 34.1 | 43.2 | ||
| -20 | 2.32 | 4.2 | 5.1 | 6 | 8.68 | 10.2 | 12.8 | 17.36 | 25.6 | 34.72 | ||
| 電源 | 三相380V 50Hz（60Hz) | |||||||||||
| 輸入總功率 | KW | 3.1 | 4.9 | 5.85 | 7 | 9 | 10.8 | 14 | 17.5 | 27 | 35 | |
| 溫控范圍 | ℃ | 5-35 | ||||||||||
| 溫控精度 | ℃ | ±1 | ||||||||||
| 冷媒 | 種類 | R22（R407C/R410A/R404A） | ||||||||||
| 控制方式 | 熱力平衡膨脹閥 | |||||||||||
| 壓縮機 | 形式 | 渦旋式（活塞式） | ||||||||||
| 功率 | (KW) | 2.2 | 4 | 4.8 | 6 | 7.8 | 9.5 | 11.5 | 15 | 22 | 30 | |
| 水箱 | 水箱容積 | L | 30 | 30 | 30 | 60 | 60 | 60 | 100 | 150 | 240 | 300 |
| 水箱材質 | SUS304不銹鋼 | |||||||||||
| 管徑 | G1〃 | G1〃 | G1〃 | G1〃 | G1-1/2〃 | G1-1/2〃 | G2〃 | G2-1/2〃 | G2-1/2〃 | G3〃 | ||
| 水泵 | 楊程 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | |
| 功率 | 0.75 | 0.75 | 0.75 | 0.75 | 1.1 | 1.1 | 1.5 | 2.2 | 4 | 4 | ||
| 蒸發器 | 類型 | 板式換熱器（殼管式） | ||||||||||
| 冷凍水流量 | m3/h | 1.36 | 2.26 | 2.72 | 3.37 | 4.57 | 5.44 | 6.95 | 9.14 | 14 | 18.3 | |
| 冷凝器 | 類型 | 高效紫銅管套鋁箔翅片式+外轉子風機 | ||||||||||
| 冷卻風量 | m3/h | 3000 | 5000 | 5000 | 10000 | 10000 | 15000 | 15000 | 20000 | 30000 | 30000 | |
| 安全保護 | 壓縮機過熱保護、過流保護、高低壓力保護、超溫保護、流量保護、相序/缺相保護，排氣過熱保護、防凍保護。 | |||||||||||
| 外型尺寸 | 長 | mm | 930 | 1140 | 1140 | 1320 | 1680 | 1680 | 1850 | 2000 | 2000 | 2200 |
| 寬 | mm | 520 | 560 | 560 | 720 | 810 | 810 | 990 | 1130 | 1480 | 1660 | |
| 高 | mm | 975 | 1040 | 1040 | 1320 | 1430 | 1430 | 1680 | 1720 | 1800 | 1800 | |
| 機組重量 | KG | 135 | 175 | 210 | 310 | 450 | 530 | 750 | 835 | 1080 | 1125 | |
備注： 1.制冷量是在一下溫度條件下測得：冷凍液為60%已二醇水溶液；冷卻水入/出口溫度為2/37℃。（制冷量為名義制冷量）
2.工作范圍：冷凍水溫度范圍：22℃至37℃冷卻入口溫差值為3.5℃至10℃；冷凍液出口溫度為-5℃至-30℃冷凍液出入口溫差值為2.5℃至10℃。
3.冷凍液為60%已二醇水溶液由用戶自備（詳情請參考低溫冷凍劑配置表）
4.以上規格尺寸如有變更，恕不另行通知
